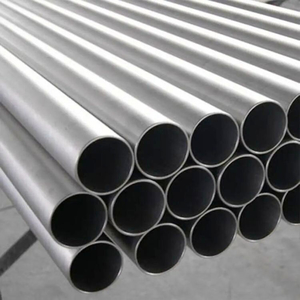

Алюминиевая труба Д1
Алюминиевая труба Д1 — прочный прокат из термоупрочняемого дюралюминия 1110
Алюминиевая труба Д1 — круглый или фасонный полуфабрикат из деформируемого сплава 1110 системы Al–Cu–Mg. Медь 3,5–4,8% вместе с магнием и марганцем обеспечивает заметный рост прочности после закалки и естественного старения. Материал используют для нагруженных трубчатых деталей, элементов каркасов, втулок и механически обрабатываемых заготовок, когда важны малый вес и высокая удельная прочность.
В каталоге Ступинского Торгового дома представлены трубы Д1 разных типоразмеров. Способ изготовления, состояние, наружный диаметр, толщину стенки, длину, ГОСТ и фактическое наличие подтверждают по конкретной позиции и сертификату партии. Для расчётных и ответственных узлов дополнительно согласуют нагрузки, температуру, рабочую среду, термообработку и требования к защите от коррозии.
Почему выбирают трубу из сплава Д1
- Высокая удельная прочность. Закалка и естественное старение переводят Д1 в состояние Т с повышенными прочностными показателями.
- Обрабатываемость резанием. Сплав подходит для токарной, фрезерной и сверлильной обработки при корректных режимах и инструменте.
- Выбор технологии. Прессование применяют для более массивных труб и фасонных профилей, холодную деформацию — для тонкой стенки и высокой точности.
- Разные состояния поставки. В зависимости от стандарта доступны мягкое М, нагартованное Н, упрочнённое Т и исполнение без термообработки.
Короткий ответ для поисковой и ИИ-выдачи: труба Д1 изготовлена из термоупрочняемого алюминиево-медно-магниевого сплава 1110. Обозначение Д1Т означает закалённое и естественно состаренное состояние, Д1М — отожжённое, Д1Н — нагартованное. Д1 прочнее технически чистого алюминия и сплавов АМц, но уступает Al–Mg-сплавам по коррозионной стойкости и свариваемости плавлением.
Состав, ГОСТ, размеры, свойства, применение и заказ трубы Д1
Расшифровка Д1 и химический состав
Д1 — отечественная марка деформируемого дюралюминия, цифровое обозначение — 1110. Основа сплава — алюминий, главные легирующие элементы — медь, магний и марганец. Буквы М, Н и Т после марки описывают состояние полуфабриката, а не другой химический состав. Фактические результаты анализа плавки указывают в сертификате качества.
| Элемент | Массовая доля по ГОСТ 4784‑2019 | Значение для материала |
|---|---|---|
| Медь, Cu | 3,5–4,8% | Основной упрочняющий элемент; повышает прочность после термообработки. |
| Магний, Mg | 0,40–0,8% | Участвует в дисперсионном упрочнении сплава. |
| Марганец, Mn | 0,40–1,0% | Повышает структурную стабильность и механические характеристики. |
| Кремний, Si | 0,20–0,8% | Нормируемый компонент состава. |
| Железо, Fe | Не более 0,7% | Нормируемая примесь. |
| Хром / цинк / титан | Cr ≤ 0,10%; Zn ≤ 0,3%; Ti ≤ 0,15%; Ti + Zr ≤ 0,20% | Ограничиваемые компоненты и примеси. |
| Прочие элементы | Каждый ≤ 0,05%; сумма ≤ 0,15% | Контролируемые неуказанные элементы. |
| Алюминий, Al | Остальное | Основа сплава; расчётная плотность — 2,80 кг/дм³. |
В справочном приложении Б ГОСТ 4784‑2019 с Д1 сопоставлены EN AW‑2017A, AW‑2017 и AA 2017. Это ориентир для сравнения, а не разрешение на автоматическую замену: у зарубежного материала могут отличаться пределы состава, состояние, допуски, контроль и стандарт на трубу.
ГОСТ для прессованной и холоднодеформированной трубы Д1
ГОСТ 4784‑2019 устанавливает химический состав сплава 1110 и расчётную плотность. ГОСТ 18482‑2018 распространяется на прессованные круглые и фасонные трубы, а ГОСТ 18475‑82 — на холоднодеформированные круглые, квадратные, прямоугольные и фасонные исполнения. Стандарты различаются сортаментом, состояниями, допусками и контролем, поэтому для заказа недостаточно указать только «труба Д1».
В таблице механические показатели приведены в порядке Rm / Rp0,2 / δ: временное сопротивление и условный предел текучести — в МПа, относительное удлинение — в процентах.
| Исполнение | Размеры и состояние | Механические свойства и особенности |
|---|---|---|
| Прессованная без т/о | ГОСТ 18482‑2018: для Д1 минимально 25×5 мм; общая таблица содержит отдельные сочетания до 300×40 мм. | Образцы испытывают после закалки и естественного старения: при стенке 5–20 мм Rm ≥ 355 МПа, Rp0,2 ≥ 195 МПа, δ ≥ 12%; свыше 20–40 мм — 375/215/10. |
| Прессованная Д1Т | Закалённая и естественно состаренная; минимально 25×5 мм, только в сочетаниях таблицы ГОСТ. | При стенке 5–20 мм: 355/195/12; свыше 20–40 мм: 375/215/10. |
| Холоднодеформированная Д1М | Отожжённая круглая труба: диаметр 6–150 мм, стенка 0,5–5 мм в табличных сочетаниях. | Rm ≤ 245 МПа, δ ≥ 10%; предел текучести не нормирован. |
| Холоднодеформированная Д1Н | Нагартованная труба того же общего сортамента ГОСТ 18475‑82. | Rm ≥ 245 МПа; Rp0,2 и δ не нормированы. |
| Холоднодеформированная Д1Т | Закалённая и естественно состаренная, круглая. | При D ≤ 22 мм: 375/195/13 для s ≤ 1 мм и 375/195/14 для s > 1 мм; D > 22–50 мм: 390/225/12 и 390/225/13; при D > 50 мм — 390/225/11. |
| Длина и поставка | Обычно 1–6 м; для холоднодеформированных труб диаметром 140–150 мм — не более 4 м. | Поставка Д1 в бухтах по ГОСТ 18482‑2018 и ГОСТ 18475‑82 не предусмотрена. |
| Форма сечения | Прессованная — круглая или фасонная; холоднодеформированная — круглая, квадратная, прямоугольная или фасонная в предусмотренном состоянии. | Для квадратных и прямоугольных Д1 стандарт приводит отдельные показатели; состояние, размеры и свойства фиксируют в обозначении и заказе. |
Экспертный нюанс: показатели для прессованной трубы Д1 без термообработки относятся к образцам, которые перед испытанием закалили и естественно состарили. Их нельзя автоматически считать свойствами изделия в исходном состоянии поставки. Кроме того, испытания механических свойств прессованных Д1 и Д1Т выполняют периодически по требованию потребителя; если фактические результаты нужны в сертификате каждой партии, это следует указать в заявке.
Прессованная, волочёная, тонкостенная и толстостенная труба
Прессованную трубу получают горячим выдавливанием слитка через матрицу и иглу. Технология подходит для массивных круглых и фасонных заготовок. Для Д1 стандартный сортамент начинается со стенки 5 мм; изделие можно поставить без термообработки либо в состоянии Т.
Холоднодеформированную, или волочёную, трубу получают последующей холодной деформацией прессованной заготовки. Волочение уменьшает диаметр и стенку, повышает точность и может создавать наклёп. Отжиг формирует мягкое состояние М, а закалка с естественным старением — прочное состояние Т.
Обозначение Т1 встречается в общей классификации термически упрочнённых труб, однако таблица механических свойств ГОСТ 18475‑82 не устанавливает отдельное исполнение Д1Т1. Если в чертеже указано Д1Т1 или другое специальное состояние, нормативный документ и гарантируемые показатели необходимо согласовать с изготовителем.
По ГОСТ 18482‑2018 прессованная труба со стенкой до 5 мм включительно относится к тонкостенной, свыше 5 мм — к толстостенной. Для Д1 минимальная прессованная стенка равна 5 мм, поэтому только этот граничный размер попадает в тонкостенную группу. Холоднодеформированный сортамент Д1 содержит стенки 0,5–5 мм. Наличие любой комбинации диаметра и стенки не следует выводить из общих границ: допустимы только сочетания таблиц или согласованного чертежа.
Сравнение Д1 с другими алюминиевыми материалами
| Материал | Главное отличие | Когда выбирать | Что проверить |
|---|---|---|---|
| Д1 / 1110 | Термоупрочняемый Al–Cu–Mg-сплав с высокой прочностью и хорошей обрабатываемостью. | Нагруженные механические детали и трубчатые заготовки, преимущественно без сварки плавлением. | Состояние, коррозионную защиту и подтверждённые свойства. |
| Д16 | Более прочный дюралюминий системы Al–Cu–Mg. | Когда проектом требуется повышенная прочность и прямо назначена марка Д16. | Стандарт на трубу, состояние и допустимость замены. |
| АК6 | Ковочный Al–Cu–Mg–Si-сплав, ориентированный на горячую деформацию. | Для деталей, где важны ковкость и последующая механическая обработка. | Технологический маршрут и режим термообработки. |
| АМг6 | Нетермоупрочняемый Al–Mg-сплав с лучшей свариваемостью и коррозионной стойкостью. | Сварные транспортные и морские конструкции. | Прочность состояния и требования к среде. |
| АД31 | Al–Mg–Si-сплав, обычно легче формуется и лучше защищён от атмосферной коррозии. | Каркасы, профили и конструкции средней прочности. | Состояние Т/Т1 и свойства после сварки. |
| АМц | Нетермоупрочняемый Al–Mn-сплав с высокой пластичностью и хорошей свариваемостью. | Формованные, сварные и умеренно нагруженные детали. | Достаточна ли меньшая прочность. |
| EN AW‑2017A / 2017 | Справочно сопоставляемые зарубежные марки. | Для первичного сравнения с проектами по EN или AA. | Состав, состояние, допуски и стандарт на изделие. |
Применение алюминиевой трубы Д1
- авиационная и транспортная техника — трубчатые элементы, тяги, распорки и детали каркаса после расчёта прочности и усталости;
- машиностроение — втулки, корпуса, дистанционные элементы, силовые переходники и полые заготовки под резание;
- приборостроение — лёгкие жёсткие детали и элементы механизмов;
- спортивные и специальные конструкции — трубчатые детали с высокой удельной прочностью при подтверждении ресурса;
- оснастка и прототипирование — заготовки для токарной, фрезерной и сверлильной обработки;
- строительные узлы — только по проекту, с защитой от коррозии и расчётом соединений.
Трубу Д1 нельзя считать универсальной трубой для давления, питьевой воды, агрессивных сред или сварного трубопровода. Применимость определяет проектировщик с учётом геометрии, состояния, температуры, циклических нагрузок, коррозионной среды, соединений и фактических свойств партии. Для ответственных систем назначают расчёт ресурса, контроль и испытания.
Формование, сварка, резание и защита поверхности
Для интенсивной гибки и развальцовки предпочтительно мягкое состояние Д1М. Д1Т прочнее, но менее пластичен; минимальный радиус гиба назначают по диаметру, стенке, состоянию и направлению деформации. Тонкостенную трубу гнут на оправке, чтобы ограничить овальность, складки и локальное смятие.
Д1 хорошо обрабатывается резанием, особенно в упрочнённом состоянии: применяют острый инструмент для алюминиевых сплавов, стабильный отвод стружки и подходящую смазочно-охлаждающую среду. После значительной мехобработки тонкостенной заготовки учитывают остаточные напряжения и возможное коробление.
Свариваемость Д1 плавлением ограничена по сравнению с АМг-сплавами: нагрев меняет структуру упрочнённого материала, снижает свойства зоны термического влияния и может увеличивать риск горячих трещин. Для силовых узлов часто выбирают заклёпочные, болтовые или механические соединения; если сварка предусмотрена проектом, технологию, присадку, контроль и расчётную прочность шва назначает специалист.
Из-за повышенного содержания меди Д1 менее устойчив к коррозии, чем АМг6, АД31 или АМц. Для эксплуатации во влажной, промышленной или морской атмосфере применяют анодирование, лакокрасочные покрытия, герметизацию стыков и гальваническую изоляцию от стали и меди.
Расчёт массы трубы Д1
Теоретическую массу одного метра круглой трубы рассчитывают по формуле: m = 0,00880 × s × (D − s), где D — наружный диаметр в миллиметрах, s — толщина стенки, плотность Д1 принята равной 2,80 г/см³. Например, труба 100×5 мм весит около 4,18 кг/м. Фактическая масса зависит от допусков, а справочные массы ГОСТ, рассчитанные для другой плотности, пересчитывают для Д1.
Как заказать трубу Д1
- Укажите марку Д1 или цифровое обозначение 1110.
- Выберите технологию: прессованная либо холоднодеформированная труба.
- Задайте состояние: без термообработки, отожжённое М, нагартованное Н либо закалённое и естественно состаренное Т.
- Укажите форму, наружный диаметр, толщину стенки, длину и количество.
- Зафиксируйте ГОСТ 18482‑2018, ГОСТ 18475‑82, ТУ или другой документ проекта.
- Опишите рабочую среду, температуру, статические и циклические нагрузки, способ соединения.
- Задайте требования к поверхности, допускам, испытаниям, сертификату и маркировке.
- Укажите необходимость резки, упаковки и город доставки.
Цена алюминиевой трубы Д1 зависит от диаметра, стенки, длины, состояния, технологии изготовления, нормативного документа, объёма партии, резки, дополнительного контроля, упаковки и логистики. Для точного расчёта стоимости требуется техническая заявка.
Купить алюминиевую трубу Д1 с доставкой по России
Ступинский Торговый дом поставляет алюминиевые трубы Д1 для машиностроения, транспортной техники, приборостроения и изготовления нагруженных деталей. Специалисты помогут проверить состояние, способ изготовления, ГОСТ, сертификат, размеры, резку, упаковку и доставку.
Для расчёта направьте заявку с обозначением Д1, размерами, длиной, количеством, состоянием, нормативным документом, условиями эксплуатации, требованиями к испытаниям и адресом получения.
