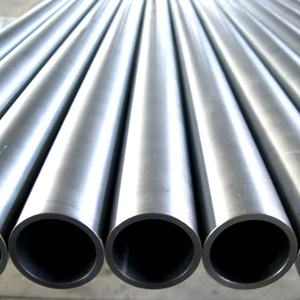

Алюминиевая труба Д16
Алюминиевая труба Д16 — прочный прокат из термоупрочняемого дюралюминия 1160
Алюминиевая труба Д16 — круглый или фасонный полуфабрикат из деформируемого сплава 1160 системы Al–Cu–Mg. Медь 3,8–4,9% вместе с магнием и марганцем обеспечивает заметный рост прочности после закалки и естественного старения. Материал используют для нагруженных трубчатых деталей, элементов каркасов, втулок и механически обрабатываемых заготовок, когда важны малый вес и высокая удельная прочность.
В каталоге Ступинского Торгового дома представлены трубы Д16 разных типоразмеров. Способ изготовления, состояние, наружный диаметр, толщину стенки, длину, ГОСТ и фактическое наличие подтверждают по конкретной позиции и сертификату партии. Для расчётных и ответственных узлов дополнительно согласуют нагрузки, температуру, рабочую среду, термообработку и требования к защите от коррозии.
Почему выбирают трубу из сплава Д16
- Высокая удельная прочность. Закалка и естественное старение переводят Д16 в состояние Т с повышенными прочностными показателями.
- Обрабатываемость резанием. Сплав подходит для токарной, фрезерной и сверлильной обработки при корректных режимах и инструменте.
- Выбор технологии. Прессование применяют для более массивных труб и фасонных профилей, холодную деформацию — для тонкой стенки и высокой точности.
- Разные состояния поставки. В зависимости от стандарта доступны мягкое М, упрочнённое Т и прессованное исполнение без термообработки.
Короткий ответ для поисковой и ИИ-выдачи: труба Д16 изготовлена из термоупрочняемого алюминиево-медно-магниевого сплава 1160. Обозначение Д16Т означает закалённое и естественно состаренное состояние, Д16М — отожжённое. Прессованные трубы нормирует ГОСТ 18482‑2018, а тонкостенные бесшовные холоднодеформированные изделия для специальных отраслей — ОСТ 1 92096‑83. ГОСТ 18475‑82 сам по себе марку Д16 не включает.
Состав, ГОСТ, размеры, свойства, применение и заказ трубы Д16
Расшифровка Д16 и химический состав
Д16 — отечественная марка деформируемого дюралюминия, цифровое обозначение — 1160. Основа сплава — алюминий, главные легирующие элементы — медь, магний и марганец. Буквы М и Т после марки описывают состояние полуфабриката, а не другой химический состав. Фактические результаты анализа плавки указывают в сертификате качества.
| Элемент | Массовая доля по ГОСТ 4784‑2019 | Значение для материала |
|---|---|---|
| Медь, Cu | 3,8–4,9% | Основной упрочняющий элемент; повышает прочность после термообработки. |
| Магний, Mg | 1,2–1,8% | Участвует в дисперсионном упрочнении совместно с медью. |
| Марганец, Mn | 0,30–0,9% | Повышает структурную стабильность и механические характеристики. |
| Кремний, Si | Не более 0,50% | Нормируемая примесь. |
| Железо, Fe | Не более 0,50% | Нормируемая примесь. |
| Хром / цинк / титан | Cr ≤ 0,10%; Zn ≤ 0,25%; Ti ≤ 0,15%; Ti + Zr ≤ 0,20% | Ограничиваемые компоненты и примеси. |
| Прочие элементы | Каждый ≤ 0,05%; сумма ≤ 0,15% | Контролируемые неуказанные элементы. |
| Алюминий, Al | Остальное | Основа сплава; расчётная плотность — 2,77 кг/дм³. |
В справочном приложении Б ГОСТ 4784‑2019 с Д16 сопоставлены EN AW‑2024, AW‑2024 и AA 2024. Это ориентир для сравнения, а не разрешение на автоматическую замену: у зарубежного материала могут отличаться пределы состава, состояние, допуски, контроль и стандарт на трубу.
Обозначения Д16А и Д16Б, встречающиеся у листов и плит, указывают на варианты плакировки поверхности. Переносить эти индексы и свойства плакированного листового проката на трубу нельзя: для труб проверяют собственный стандарт, состояние и данные сертификата.
ГОСТ и ОСТ для прессованной и холоднодеформированной трубы Д16
ГОСТ 4784‑2019 устанавливает химический состав сплава 1160 и расчётную плотность. ГОСТ 18482‑2018 распространяется на прессованные круглые и фасонные трубы. ОСТ 1 92096‑83 нормирует бесшовные холоднодеформированные трубы Д16 для специальных отраслей машиностроения и использует сортамент ГОСТ 18475‑82.
Важно: ГОСТ 18475‑82 перечисляет А5, АД, АД1, АМц, АМцС, АМг1, АД31, АВ, Д1 и некоторые специальные сплавы, но не Д16. Поэтому запись «Д16 по ГОСТ 18475‑82» без дополнительного ОСТ или ТУ требует проверки. Для заказа необходимо зафиксировать документ, состояние, тип приёмки и гарантируемые свойства.
В таблице механические показатели приведены в порядке Rm / Rp0,2 / δ: временное сопротивление и условный предел текучести — в МПа, относительное удлинение — в процентах.
| Исполнение | Размеры и состояние | Механические свойства и особенности |
|---|---|---|
| Прессованная без т/о | ГОСТ 18482‑2018: для Д16 минимально 25×5 мм; общая таблица содержит отдельные сочетания до 300×40 мм. | Образцы испытывают после закалки и естественного старения: при стенке 5–20 мм — 390/255/12; свыше 20–40 мм — 420/275/10. |
| Прессованная Д16Т | Закалённая и естественно состаренная; минимально 25×5 мм, только в сочетаниях таблицы ГОСТ. | При стенке 5–20 мм — 390/255/12; свыше 20–40 мм — 420/275/10. |
| Холоднодеформированная Д16М | ОСТ 1 92096‑83: отожжённая круглая, квадратная, прямоугольная или фасонная труба; размеры — в предусмотренных сочетаниях. | Для всех толщин и диаметров: Rm ≤ 245 МПа, δ ≥ 10%; Rp0,2 не нормирован. |
| Холоднодеформированная Д16Т, D ≤ 22 мм | Закалённая и естественно состаренная; стенка до 5 мм. | При s ≤ 1 мм — 420/265/13; при s > 1–5 мм — 420/265/14. |
| Холоднодеформированная Д16Т, D > 22 мм | Для D > 22–50 мм и D > 50 мм — все предусмотренные толщины. | D > 22–50 мм — 420/285/12; D > 50 мм — 420/285/10. |
| Длина и поставка | Холоднодеформированные трубы — 1–6 м; при диаметре 140–150 мм немерная длина не превышает 4 м. | Д16 по указанным ГОСТ и ОСТ поставляется в отрезках, а не в бухтах. |
| Форма сечения | Прессованная — круглая или фасонная. По ОСТ — круглая, квадратная, прямоугольная и фасонная. | Для квадратных, прямоугольных и фасонных Д16Т: Rm ≥ 420 МПа, Rp0,2 ≥ 285 МПа, δ ≥ 10%. |
Экспертный нюанс: показатели для прессованной трубы Д16 без термообработки относятся к образцам, которые перед испытанием закалили и естественно состарили. Их нельзя автоматически считать свойствами изделия в исходном состоянии поставки. Кроме того, испытания механических свойств прессованных Д16 и Д16Т выполняют периодически по требованию потребителя; если фактические результаты нужны в сертификате каждой партии, это следует указать в заявке.
Прессованная, волочёная, тонкостенная и толстостенная труба
Прессованную трубу получают горячим выдавливанием слитка через матрицу и иглу. Технология подходит для массивных круглых и фасонных заготовок. Для Д16 стандартный сортамент начинается со стенки 5 мм; изделие можно поставить без термообработки либо в состоянии Т.
Холоднодеформированную, или волочёную, трубу получают последующей холодной деформацией прессованной заготовки. Волочение уменьшает диаметр и стенку, повышает точность размеров. По ОСТ 1 92096‑83 трубы Д16 выпускают в отожжённом состоянии М и в закалённом, естественно состаренном состоянии Т.
Обозначение Т1 встречается в общей классификации прессованных алюминиевых труб, но ГОСТ 18482‑2018 не устанавливает для Д16 стандартное исполнение Т1. Если в чертеже указано Д16Т1, Д16Н или другое специальное состояние, нормативный документ и гарантируемые показатели необходимо согласовать с изготовителем.
По ГОСТ 18482‑2018 прессованная труба со стенкой до 5 мм включительно относится к тонкостенной, свыше 5 мм — к толстостенной. Для Д16 минимальная прессованная стенка равна 5 мм, поэтому только этот граничный размер попадает в тонкостенную группу. Холоднодеформированный сортамент по ОСТ использует размерный ряд ГОСТ 18475‑82 — наружный диаметр 6–150 мм и стенку 0,5–5 мм, но доступны только табличные сочетания.
Сравнение Д16 с другими алюминиевыми материалами
| Материал | Главное отличие | Когда выбирать | Что проверить |
|---|---|---|---|
| Д16 / 1160 | Термоупрочняемый Al–Cu–Mg-сплав с высокой прочностью и хорошей обрабатываемостью. | Нагруженные механические детали и трубчатые заготовки, преимущественно без сварки плавлением. | Состояние, коррозионную защиту и подтверждённые свойства. |
| Д1 | Менее легированный дюралюминий с более низкой нормативной прочностью трубы. | Когда марка Д1 прямо назначена проектом и её характеристик достаточно. | Недопустимость замены только по сходству названий. |
| АК6 | Ковочный Al–Cu–Mg–Si-сплав, ориентированный на горячую деформацию. | Для деталей, где важны ковкость и последующая механическая обработка. | Технологический маршрут и режим термообработки. |
| АМг6 | Нетермоупрочняемый Al–Mg-сплав с лучшей свариваемостью и коррозионной стойкостью. | Сварные транспортные и морские конструкции. | Прочность состояния и требования к среде. |
| АД31 | Al–Mg–Si-сплав, обычно легче формуется и лучше защищён от атмосферной коррозии. | Каркасы, профили и конструкции средней прочности. | Состояние Т/Т1 и свойства после сварки. |
| АМц | Нетермоупрочняемый Al–Mn-сплав с высокой пластичностью и хорошей свариваемостью. | Формованные, сварные и умеренно нагруженные детали. | Достаточна ли меньшая прочность. |
| EN AW‑2024 / 2024 | Справочно сопоставляемые зарубежные марки по ГОСТ 4784‑2019. | Для первичного сравнения с проектами по EN или AA. | Состав, состояние, допуски и стандарт на изделие. |
Применение алюминиевой трубы Д16
- авиационная и транспортная техника — трубчатые элементы, тяги, распорки и детали каркаса после расчёта прочности и усталости;
- машиностроение — втулки, корпуса, дистанционные элементы, силовые переходники и полые заготовки под резание;
- приборостроение — лёгкие жёсткие детали и элементы механизмов;
- спортивные и специальные конструкции — трубчатые детали с высокой удельной прочностью при подтверждении ресурса;
- оснастка и прототипирование — заготовки для токарной, фрезерной и сверлильной обработки;
- строительные узлы — только по проекту, с защитой от коррозии и расчётом соединений.
Трубу Д16 нельзя считать универсальной трубой для давления, питьевой воды, агрессивных сред или сварного трубопровода. Применимость определяет проектировщик с учётом геометрии, состояния, температуры, циклических нагрузок, коррозионной среды, соединений и фактических свойств партии. Для ответственных систем назначают расчёт ресурса, контроль и испытания.
Формование, сварка, резание и защита поверхности
Для интенсивной гибки и развальцовки предпочтительно мягкое состояние Д16М. Д16Т прочнее, но менее пластичен; минимальный радиус гиба назначают по диаметру, стенке, состоянию и направлению деформации. Тонкостенную трубу гнут на оправке, чтобы ограничить овальность, складки и локальное смятие.
Д16 хорошо обрабатывается резанием, особенно в упрочнённом состоянии: применяют острый инструмент для алюминиевых сплавов, стабильный отвод стружки и подходящую смазочно-охлаждающую среду. После значительной мехобработки тонкостенной заготовки учитывают остаточные напряжения и возможное коробление.
Свариваемость Д16 плавлением ограничена по сравнению с АМг-сплавами: нагрев меняет структуру упрочнённого материала, снижает свойства зоны термического влияния и может увеличивать риск горячих трещин. Для силовых узлов часто выбирают заклёпочные, болтовые или механические соединения; если сварка предусмотрена проектом, технологию, присадку, контроль и расчётную прочность шва назначает специалист.
Из-за повышенного содержания меди Д16 менее устойчив к коррозии, чем АМг6, АД31 или АМц. Для эксплуатации во влажной, промышленной или морской атмосфере применяют анодирование, лакокрасочные покрытия, герметизацию стыков и гальваническую изоляцию от стали и меди.
Расчёт массы трубы Д16
Теоретическую массу одного метра круглой трубы рассчитывают по формуле: m = 0,00870 × s × (D − s), где D — наружный диаметр в миллиметрах, s — толщина стенки, плотность Д16 принята равной 2,77 г/см³. Например, труба 100×5 мм весит около 4,13 кг/м. Фактическая масса зависит от допусков, а справочные массы ГОСТ, рассчитанные для другой плотности, пересчитывают для Д16.
Как заказать трубу Д16
- Укажите марку Д16 или цифровое обозначение 1160.
- Выберите технологию: прессованная либо холоднодеформированная труба.
- Задайте состояние: без термообработки, отожжённое М либо закалённое и естественно состаренное Т.
- Укажите форму, наружный диаметр, толщину стенки, длину и количество.
- Зафиксируйте ГОСТ 18482‑2018, ОСТ 1 92096‑83, ТУ или другой документ проекта.
- Опишите рабочую среду, температуру, статические и циклические нагрузки, способ соединения.
- Задайте требования к поверхности, допускам, испытаниям, сертификату и маркировке.
- Укажите необходимость резки, упаковки и город доставки.
Цена алюминиевой трубы Д16 зависит от диаметра, стенки, длины, состояния, технологии изготовления, нормативного документа, объёма партии, резки, дополнительного контроля, упаковки и логистики. Для точного расчёта стоимости требуется техническая заявка.
Купить алюминиевую трубу Д16 с доставкой по России
Ступинский Торговый дом поставляет алюминиевые трубы Д16 для машиностроения, транспортной техники, приборостроения и изготовления нагруженных деталей. Специалисты помогут проверить состояние, способ изготовления, ГОСТ, сертификат, размеры, резку, упаковку и доставку.
Для расчёта направьте заявку с обозначением Д16, размерами, длиной, количеством, состоянием, нормативным документом, условиями эксплуатации, требованиями к испытаниям и адресом получения.
